产品描述

GS Valve设计和生产的旁路阀门，结构精巧，减温水雾化方式独特，为旁路系统提供最优化的设计和最先进的应用技术。保证旁路阀门的噪音小，振动小，密封性好，参数可调比范围大，操作稳定性好，阀芯耐冲刷和耐腐蚀性强。

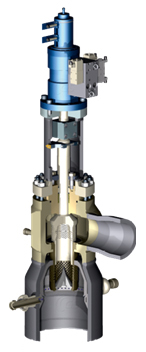

GS高/低压旁路阀设计优点

1.阀体锻焊结构，经久耐用，设计寿命30年以上。接口材料可选用A182 F11、F22、F91和F92。

2.大直径阀杆，阀芯和活塞为整体部件，强度高，抗振，使用寿命长。

3.阀座和阀芯堆焊硬质合金，焊层厚度大。

4.密封面研磨抛光，并采用不平衡式阀芯密封，保证阀门长期零泄漏，泄漏等级达MSS-SP-61标准六级的密封要求。

5.减温水由蒸汽辅助雾化，雾化效率高，减温速度快，温度分布均匀。

6.充分雾化后的减温水与多级减压后的蒸汽在空腔内混合，彻底避免了阀芯和内件受到热冲击，从而延长阀芯的使用寿命。

7.配有蒸汽辅助雾化设计的阀内减温和混合效率极高，所需阀门出口的直管段较短。

8.多层笼式设计的多级降压阀芯（降压可达10级），保证噪音低于85分贝，彻底避免由噪音所产生的震动对阀芯的损坏。

9.阀门可调范围大，可实现设计能力全范围的精确调节，对于机组的启动和系统的滑启控制十分有利。

10.减温水喷嘴是沿阀体环状分布，无任何移动部件，不会产生阻塞和卡涩，无需维护更换。

旁路阀的蒸汽辅助减温水雾化系统

1.高压蒸汽辅助减温水雾化的结构设计是公司的专利技术，是对旁路阀门技术的重大创新。

2.当阀芯微启时，高压蒸汽迅速流入辅助蒸汽通道，然后经阀体内的夹层和文丘里型夹缝引流射入低压区阀腔内。

3.在蒸汽出口处，阀体内部设有一圈减温水喷嘴，减温水经众多细小喷嘴后与一定角度的蒸汽射流迅速混合并被高度雾化。

4.减温水由进水管引入阀体内沿周边布置的环形通道，从均匀分布在通道上的众多小孔中喷射而出，形成一圈水雾，与高速喷射而来的蒸汽相遇被迅速气化，然后与降压后的主蒸汽流混合，达到降温的目的。

5.这种喷水系统雾化效率高，水和蒸汽混合速度快且温度十分均匀，比其他形式的减温水雾化系统效率要高很多倍。

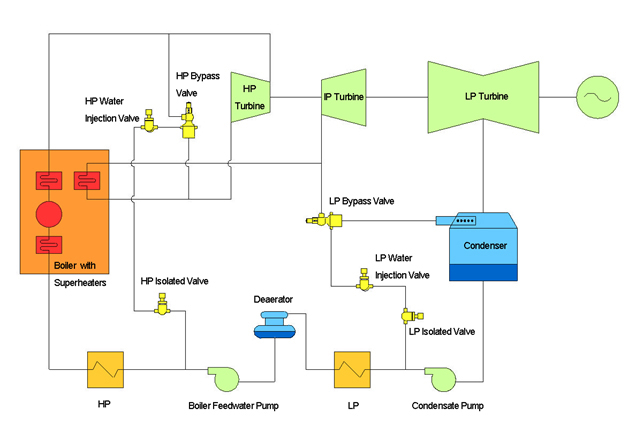

旁路组成

旁路系统由控制单元、阀门及执行机构（气动、液动、电动）组成。控制单元由DCS 负责实现。
阀门包括标准配置的高旁减温减压阀、高旁喷水调节阀、高旁喷水隔离阀和低旁减温减压阀、低旁喷水调节阀，以及选配的低旁喷水隔离阀。

公称通径
入口 DN25-DN1000
出口 DN50-DN2000
