旁排阀的功能及结构特点

1.在机组启动时，与RCP配合，导出反应堆多余的热量，以维持一回路的温度和压力。

2.在热停堆和停堆冷却的最初阶段，排出主泵运转和裂变产物衰变所产生的热量，直至余热排出系统投入运行。

3.汽轮发电机组突然将负荷或汽轮机脱扣时，排走蒸汽发生器内产生的过量蒸汽，避免蒸汽发生器超压。

平衡式阀内件密封结构

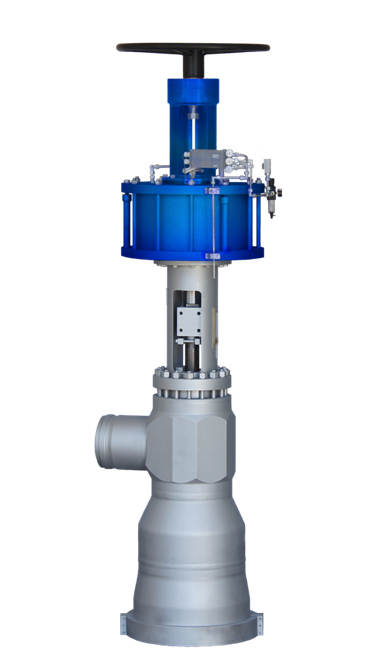

GS设计的平衡式旁排阀整体构造坚实紧凑，采用大直径阀杆。阀芯套筒坚久耐用，采用先导式开启方式，密封可靠。同时，阀杆与内件拆装方便，便于现场检查。

主要特征:
1.采用特殊的设计，可满足管道连接和管道材料要求。

2.阀盖选用螺拴式或压力密封式结构。

3.阀杆采用垂直布置，阀门采用平衡式结构。

4.多层笼式设计的多级降压阀芯保证噪音低于85分贝，彻底避免由噪音所产生的震动对阀芯的损害。

5.对执行机构的推力要求较小，先导式旁排阀在开启过程中先开启里面的先导阀芯，再开启主阀芯。

非平衡式阀内件密封结构
GS设计的旁路阀整体构造坚实紧凑，阀杆加粗强化设计，阀芯套筒硬化处理坚久耐用，抗气蚀、冲蚀能力强。非平衡式密封设计，密封性能更优。无螺纹连接内件设计拆装方便，便于现场检查。

主要特征：
1.采用特殊的设计，可满足管道连接和管道材料要求。

2.阀体可采用锻造、铸造、阀体形式多样：直通、Z型、角型。

3.阀盖选用螺栓式或压力密封式结构。

4.阀杆采用水平或垂直布置，阀门采用非平衡式结构。

5.多层笼式设计的多级降压阀芯保证噪音低于85分贝，彻底避免由噪音所产生的震动对阀芯的损害。

6.泄漏等级最高可达ANSI/FCI-70-2 Class VI。

7.调节比率为1:100。
